CEPILLADO MANUAL DE MADERA CON CEPILLO METALICO (PASOS, PARTES, AFILADO Y USOS)



La carencia de maquinas como regruesadora y la planeadora obligan a realizar las operaciones de desbastado, aplanado, canteado y labrado de superficies en forma manual. Para ello es necesario manejar el cepillo metalico.




EL CEPILLO METALICO: Una de las pricipales herramientas de la ebanisteria es el cepillo,la garlopa y el garlopin , se emplean para pulir, labrar, cantear, y desbastar. Según su tamaño se distingen por numeros:


Garlopa # 6 y # 7

Garlopin # 5
Cepillo # 3 y # 4


Cuando se carece de planeadora, regruesadora y se quiere dejar un buen pulido de la madera se emplean estas tres herramientas , para superficies mayores se desbasta con garlopin,para labrarlas se utiliza la garlopa , para pulirlas el cepillo de pulir (# 3 o # 4).


El labrado tiene por objeto cepillar una madera hasta dejarla plana en sus superficies, con los cantos a escuadra y a sus medidas exactas.


Para esta operacion se puede trabajar ya sea con la garlopa o garlopin ,ademas de la regla, la escuadra y gamil.En el cepillado de las testas se utilizara el cepillo,como tambien en superficies pequeñas por ser de facil manejo.Para el aplanado de superficies grandes ,utilice siempre la garlopa para mayor rendimiento. La garlopa rebaja las partes altas sin tocar las depresiones. En cambio el cepillo se adapta a todas las desigualdades de la superficie, rebajando entrantes y salientes, con lo cual no se consigue que la superficie quede plana. El cepillo deja desigual una superficie andulada la garlopa la deja plana.

MODO DE CEPILLAR : El operario debe manejar perfectamente la herramienta, sentir como trabaja y hacerla avanzar en linea recta con golpes largos y desididos sin interrumpir su recorrido. La madera a cepillar se debe sujetar al banco con una prensa ,o contra el corchete.


Se comenzara y se terminara el corte , manteniendo el cepillo horizontal a la pieza y paralelo al borde ejerciendo presion en la parte delantera del cepillo al comenzar, y en la parte trasera al terminar , nunca se comenzara el corte con la punta del cepillo hacia arriba ni se terminara con la punta hacia abajo ,esto daria superficies curvadas.


Para el cepillado de cantos,tomese una posicion comoda pero firme, cojase el cepillo de modo que se mantenga a escuadra con la superficie del trabajo,durante las pasadas , la presion sera uniforme sobre ambos extremos del cepillo de garlopa, para evitar que se formen sinuosidades (curvas) en la superficie. La viruta debe salir ligera , ancha y con facilidad y siempre igual , si sale arrugada y rota , señal es que hay exceso de filo , o que la contrahoja esta demasiado cerca o poco ajustada a la hoja (cuchilla), si el cepillo resbala y no ataca a la madera, es porque el filo sale poco apoco cortante.


Frote un pedazo de cebo o de parafina dobre la superficie del cepillo o garlopa para obtener mayor adhesion y deslizamiento sobre la madera.

COMPONENTES DE UN CEPILLO :

1) Lumbrera


2) Asiento para la cuchilla


3) Tornillo de sujecion


4) Mando para graduar el saliente de la cuchilla


5) Base o plano


6) Guia o palanca para corregir lateralmente la cuchilla


7) Cuchilla o hierro


8) prisionero de la cuña


9) Cuña de sujecion de la cuchilla


10) Contra-hierro


11) Tornillo regulable para sujetar cuña


12) Pomo de apoyo


13) Mango


14) Tornillo para sujetar cuchilla

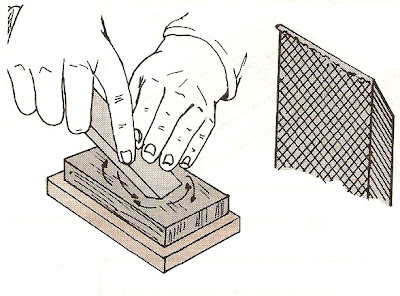

AFILADO DE LA CUCHILLA DEL CEPILLO METALICO :


PROCESO:

a) Seleccione la superficie para iniciar el desbaste,esta debe ser la de grano mas grueso.

b) Ajuste la piedra en el bamco de trabajo y riegue aceite o petroleo por toda la superficie, preferiblemente aceite quemado.

c) Desarme el cepillo, afloje el tornillo que sujeta el hierro contra el contrahierro.

d) Agarre por arriba la cuchilla con una mano u con la otra , haga presion sobre la hoja.

e) Incline la herramienta sobre la superficie de la piedra; tome como referencia para la inclinacion el angulo que trae el bisel del filo.
f) Deslice la herramienta por toda la superficie hasta conseguir sacarle rebaba en el borde del filo,evite hacer hueco en la superficie de la piedra.
g) Cercionese si se ha formado rebaba,palpando suavemente la parte del filo. Evite cortaduras , trabaje con precaucion.

h) Voltee la piedra por la cara fina y deslice la herramienta por toda la superficie , teniendo cuidado de presionar la parte plana del hierro firmemente contra la piedra.
i) Deslice y palpe el filo hasta hacer desaparecer la rebaba , sin levantar el hierro de la superficie.

j) Pase el filo de la herramienta por un pedazo de madera dura para hacer desaparecer totalmente la rebaba.


ARMADO DEL CEPILLO :
1. Coloque el hierro en el contrahierro y ajuste el tornillo, gradue la intensidad del hierro de acuerdo al trabajo por hacer y que sea minimo de 2 mm.
2. Coloue la cuchilla y el contrahierro sobre el asiento, pasando estas sobre el tornillo que sujeta la cuña.


3. Coloque la cuña sobre la cuchilla y el contrahierro pasandola por el tornillo que sujeta la cuña.
4. Gradue la cuchilla hacia afuera o hacia dentro con el mando.
5. Cuadre la cuchilla lateralmente con la guia o palanca.

6. Ajuste el prisionero de la cuña.

VETAS DE LA MADERA :
La fibra de la madera forman las vetas, la resistencia puesta a la accion de las herramientas de trabajo, dependen en gran parte de la direccion de las vetas. Una madera se corta o se cepilla al hilo (en direccion de la veta),cuando las fibras son paralelas a la superficie, se dira que una madera se corta o se cepilla al travez, cuando las vetas quedan mas o menos por testa y cuando se trabaja perpendicularmente a las vetas.


La madera se corta y se cepilla sin gran dificultad en direccion de las vetas; y ofrece resistencia, cuando las vetas se atacan perpendicularmente al travéz.
NORMAS DE UN BUEN CEPILLADO: En los trabajos de cepillado, se tendra en cuenta la direccion en que han de cortarse las fibras.


CORTE A FAVOR DE LA FIBRA :
Aqui el corte es limpio,seguido y sin astillas, la viruta es uniforme;la superficie trabajada se presenta seguida plana y lisa.Al cepillar maderas cortadas en curva , la herramienta se lleva en direccion a la veta; de no hacerlo asi, se quiebra la madera en vez de alisarla.
CORTE CONTRA FIBRA :
En este caso , las fibras de la madera se quiebran mas aun cuando es mayor el grosor de la viruta, dando por resultado una superficie tosca, irregular y repelosa. Para este caso es indespensable que la cuchilla salga lo menos posible, para que de una viruta delgada.
CORTE EN SENTIDO TRANSVERSAL :
Las fibras ofrecen una resistencia minima a la separacion, pues el filo actua sucisivamente sobre poquisimas fibras; pero la superficie resulta facilmente astillable, se puede efectuar el corte en sentido oblicuo, de modo que se cortan mas fibras a la vez , con lo cual la superficie cepillada queda mejor alisada.
CORTE POR TESTA :
Generalmente se efectua este corte pera cuadrar los extremos de las piezas. En esta operacion es muy facil que se astillen al llegar a los bordes de la pieza. Para evitar esto se debe hacer un corte biselado en el extremo contrario hacia donde se cepilla.
No trabaje con mucha cuchilla para realizar esta operacion, disponga la cuchilla un milimetro con relacion a contrahierro.

PREPARACION DEL CEPILLO :


1. Afloje el prisionero de la cuña (8)


2. Saque la cuña y retire el contrahierro (9,10) y la cuchilla (7)


3. Afloje el tornillo que sujeta la cuchilla y el contrahierro (14)


4. Proceda a afilar la cuchilla


5. Tome la cuchilla, coloquela en el contrahierro pasando el orificio que trae la cuchilla por entre el tornillo que lleva el contrahierro,


tenga en cuenta que el bisel de la cuchilla quede hacia afuera y el filo de esta no sea mayor de 2 mm (para pulir 1 mm)


6. Coloque la cuchilla en el asiento de esta de tal manera que el contrahiero quede hacia afuera.


7. Coloque la cuña que sujeta el contrahierro y ajuste el prisionero de la cuña.


8. Para sacar la cuchilla gire el mando (4) hacia la derecha.


9. Para corregir lateralmente la cuchilla accione la guia o palanca (6).Tenga presente que el cepillo debe quedar sin mucha cuchilla y esta debe quedar recta.


CEPILLADO DEL CANTO :


1. Tome una pieza de 25 cm. de ancho por 1 mt. de largo por 2.5 cm.de grueso


2. Coloque la pieza ajustada a la prensa del banco.


3. Prepare la garlopa.


4 .Inicie el cepillado del canto desde el extremo de la pieza , en forma pareja,por toda la superficie (mantenga la garlopa a escuadra con la superficie)


Recuerde que la viruta debe salir ligera,ancha con facilidad y siempre igual, si sale arrugada y rota es porque tiene exceso de cuchilla o el contrahierro no esta bien ajustado a la hoja. (5).  A ojo o con una regla compruebe la rectitud del canto.


CEPILLADO DE CARAS :


1. Coloque la pieza en el banco ajustada contra el corchete.


2. Observe que las fibras de la madera tengan la direccion hacia el corchete.


3. Prepare el garlopin.


4. Inicie el cepillado, desde el extremo de la pieza, en forma pareja por toda la superficie, hasta que desaparesca la marca de la sierra.


5. prepare la garlopa y termine de aplanar la superficie, hasta dejarla pareja,sin sinuosidades u ondulaciones.


6. Si la fibra se levanta formando una superficie rugosa o con forma de escamas dele vuelta y cepille a partir del otro extremo.

viernes, 20 de mayo de 2011

AFILADO DE HERRAMIENTAS PARA TONEAR (basicas)



El juego de herramientas estándar que se usa para tornear madera, comprende 5 formas diferentes. Las más importante es la gubia, que es un escoplo de filo redondo acanalado que se usa para hacer corte, para desvastar, hacer cortes curvos y otras operaciones.


Le sigue ,en importancia, es el escoplo oblicuo, de doble filo, con el extremo afilado, formando Angulo. Esta herramienta se usa para alisar cilindros ,cortar esquinas ,molduras en V.etc.Tambien se llama formón sesgo.


El escoplo de punta de lanza o de diamante y el de punta redonda, son herramientas para raspar, que se usan cuando su forma se adapta al contorno de la pieza.

El escoplo tronzador tiene doble filo y se usa para cortar separando y hacer incisiones rectas o cortes de un diámetro definido.

El calibrador para exteriores se emplea para medir diámetros de espigas y figuras del torneado. Está compuesto por 2 tenazas graduables.

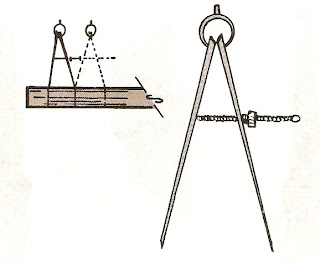

Compas de punta se usa para marcar las distancias de las figuras de la pieza a tornear. Está compuesto por 2 tenazas a presión.



LAS PIEDRAS DE AFILAR

Son de forma rectangular con 2 superficies; una rustica y otra fina; la primera se emplea para desvastar y la segunda para asentar el filo. Al iniciar el afilado hay que emplear primero la superficie rustica, para sacar filo.



PROCESO PARA AFILAR LAS HERRAMIENTAS :

- Seleccione la superficie para iniciar el desvaste.

- Ajuste la piedra en el banco de trabajo y riegue aceite o petróleo por toda la superficie

- Agarre por el mango la herramienta con una mano, y con la otra, haga presión sobre la hoja.


- Incline la herramienta sobre la superficie de la piedra; tome como referencia para la inclinación el ángulo que trae el bisel del filo.


- Deslice la herramienta por toda la superficie hasta conseguir sacarle rebaba en el borde del filo.

- cerciórese si se ha formado rebaba, palpando suavemente la parte del filo.(evite cortaduras)


- Voltee la piedra, por la cara fina y deslice la herramienta por toda la superficie.


- Deslice y palpe el filo hasta desaparecer la rebaba.


- Pase el filo de la herramienta por un pedazo de madera dura para hacer desaparecer totalmente la rebaba.

El afilado de gubias se hae on el mismo proceso, pero teniendo en cuenta que la superficie curbeada de la herramienta debe pasar por toda la piedra de afilar, y pra eliminación de rebaba se hace con una lija número 400.



miércoles, 4 de mayo de 2011

MOVIMIENTO CORRECTO DE LA PISTOLA PARA LOGRAR UN BUEN RECUBRIMIENTO


En el acabado de muebles, juegan un papel muy importante los movimientos y tecnicas de aplicacion de pintura, utilizando una eficiente combinacion, se produce como resultado un buen recubrimiento.
Estos movimientos deben ser calculados con anterioridad y no a voluntad del operario.





PISTOLEADO EN LAS SUPERFICIES PLANAS :


Este es el mas elemental trabajo que se puede realizar,la disiplina que exige es una mano bien segura.Al utilizar por primera vez una pistola se hace necesario practicar en tableros pequeños (probetas),antes de trabajos mas complicados que exigiran todos los movimientos.Debe tenerse presente que el patron de rociado debe llevar siempre una posicion de 90 grados o sea perpendicular con respecto a la superficie.


El desplazamiento debe hacerse en sentido paralelo a la superficie,teniendo en cuenta que la distancia entre la pistola y la superficie no sea mayor de 25 cm. ni menor de 15 cm. dependiendo de la capacidad del equipo.Teniendo en cuenta que la mayor cantidad de material de un patron de rociado esta concentrada en la`parte central del mismo ,debe entonces traslaparse cada recorrido de la pistola con el anterior aproximadamente en un 50 % de su extencion.El recorrido debe de ser rectilineo y con un movimiento uniforme.Cuando la pistola es llevada a la superficie en distancias menores a la recomendada,la cantidad de material depositado sera demasiado;se deberan hacer desplazamientos mas rapidos para evitar escurrimientos que puedan provocar los excesos de material.Pero si la pistola es llevada a distancias mayores que la recomendada,provocara pulverizaciones secas y la pelicula no quedara humeda,antes por el contrario,quedara arenosa e irregular puesto que las particulas llegan secas al objeto que se esta pintando.


Las fallas mas comunes que se cometen en superficies,son los cursos en arco o inclinaciones de la pistola,los cuales deberan ser evitados para poder efectuar recubrimientos uniformes;en ciertos trabajos se hace necesario dar una inclinacion a la pistola,pero ello no debe ocurrir en superficies apropiadas en las cuales se debe mantener una posicion normal.



Como se dijo antes es importante que la pistola tenga una posicion perpendicular a la superficie a pintar.




APLICACION CON PISTOLA EN TABLEROS : En este caso el recorrido se inicia inmediatamente se acciona el gatillo,en el borde del tablero los cursos o desplazamientos deben ser continuos sin olvidar el traslapar o entrelazar los patrones entre si.La maniobra del gatillo es un factor determinante en el proceso de pintado,puesto que de esto depende un desperdicio o no del producto,se recomienda ,iniciar en el borde inmeditamente se oprime el gatillo y terminar o soltar este antes de finalizar el recorrido.Para reducir la perdida de material pulverizado en las aplicaciones horizontales,es posible utilizar la tecnica de ejecucion de bandas,no son mas que un simple recorrido que se hace en los bordes laterales de la supericie,que evitara hacer los cortes en dichos bordes.


APLICACION SOBRE GRANDES SUPERFICIES : Un tablero largo puede ser recubierto con recorridos verticales,pero se puede obtener un mejor control si se dividen la superficie en 3 o 4 partes y se utiliza la misma tecnica de las superficies anteriores.Es importante que los extremos de estas aplicaciones se traslapen entre si 10 cm. aproximadamente y de esta forma se puede obtener un recubrimiento uniforme.

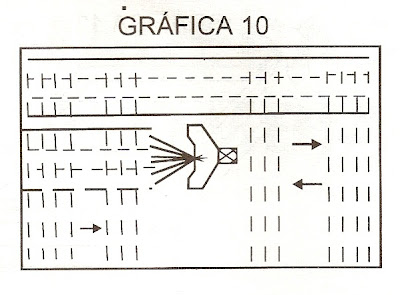

APLICACIONES EN SUPERFICIES HORIZONTALES : Cuando se aplica material en un superficie horizontal ,se debe iniciar esta aplicacion de la parte o lado de la superficie mas cerca con respecto al aplicador .Esto impide que los solidos secos del rociado ,ocacionen fogeos en la superficie ya pintada.En tal caso,la pistola debe estar ligeramente inclinada para que el material no entre por los conductos del aire segun el caso y cause abstruccion del equipo.



APLICACION EN ESQUINAS Y ANGULOS : Cuando un tablero debe ser recubierto sobre las esquinas ,al igual que el resto de la superficie ,existe una manera facil y practica para la ejecucion de las bandas .El patron de rociado debe abarcar el canto y parte de la superficie plana a pintar,con ello se crean al mismo tiempo las bandas en esta ultima y se procede a trabajar normalmente como en el caso de las superficies horizontales.


APLICACION EN ANGULOS INTERIORES : Si en los angulos internos se hace una aplicacion de frente al angulo como lo muestra la grafica 14,se obtendra una superficie con un recubrimiento irregular,puesto que la parte externa del patron de rociado quedara mas cerca de la superficie que la interna,por lo tanto,el recubrimiento es irregular ya que es en el centro del patron dende esta concentrado el mayor flujo de material .Razon por la cual se recomienda hacer aplicaciones separadas en cada superficie ,ademas ,de la aleboracion de bandas verticales en cada cara adyacente al angulo.


Tambien conviene saber que el patron debe ser vertical y plano pero solo en el momento de las bandas y luego continua horizontal.
